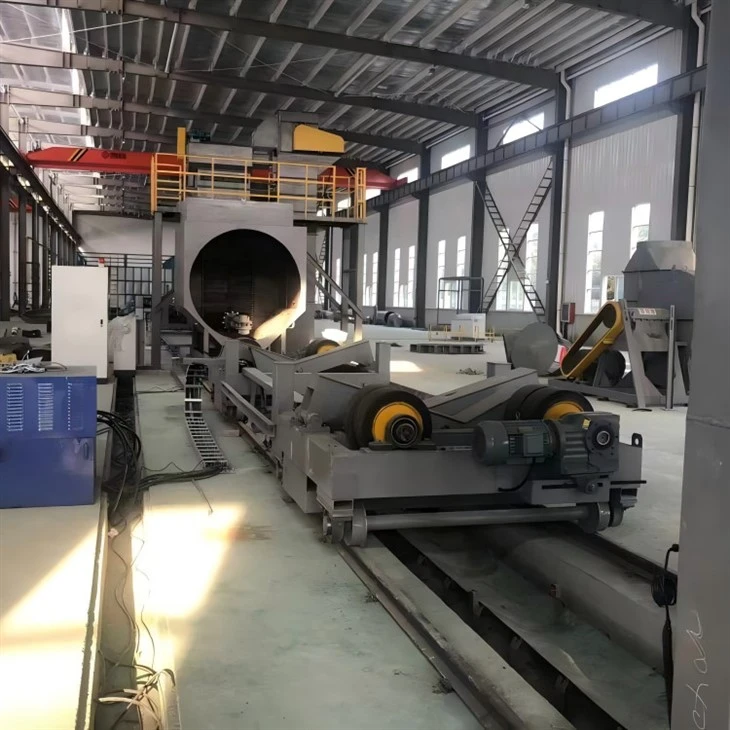

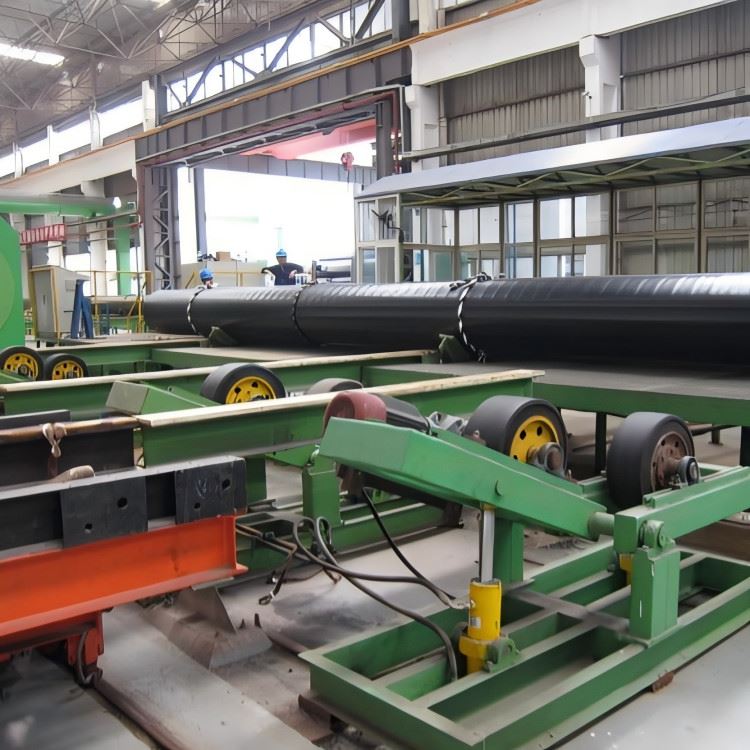

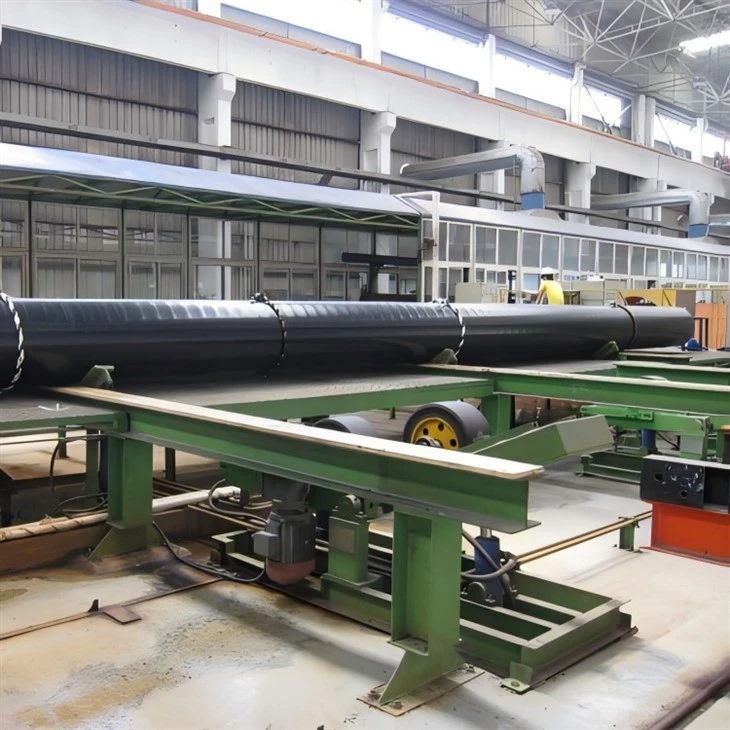

Traitement de surface des tuyaux en acier et équipement anti-corrosion

Non.

Nom de l'article

Unité

Paramètre

1

Taille du tuyau

DO

mm

Ф529-ф2620

Longueur

m

6-18

Poids

T

12

2

Productivité

m²/h

250-300

3

Niveau d'élimination de la rouille

niveau

Sa2.5

4

Profondeur du motif d'ancrage

цm

50-120

5

Propreté des surfaces

Pas moins que le grade 2 spécifié GB/T 18570.3

6

Bruit des machines

Inférieur ou égal à 90 décibels

7

Consommation d'air

m³

1.2

8

Concentration d'émission de particules

mg/m³

30

9

Puissance totale

kW

102

Non.

Article

Unité

Paramètre

Remarque

1

Salle de grenaillage

Plaque de protection de chambre

/

Plaque de protection-résistante à l'usure

Coque de la chambre : 8 mm, la zone intérieure utilise du MN500 de 6 mm d'épaisseur

S'adapter au diamètre du tuyau

/

Φ529-Φ2620

2

Grenailleuse

Nombre de grenailleuses

ensemble

2

1. Technologie GF.

2. Pièces moulées à haute teneur en chrome-pour pièces résistantes à l'usure-.

3. Roulements NSK.

4. Moteurs de la société Qingdao.

Quantité de grenaillage

kg/min

550 x 2

Puissance de grenaillage

kW

37 x 2

Nombre de feuilles

morceau

8

Largeur de lame

mm

128

Diamètre de la pale de la turbine

mm

420

3

Séparateur

Efficacité de la séparation

%

> 99.5

1. Utilise la technologie américaine PANBRON.

2. Le réducteur est un produit d’une entreprise aérospatiale.

3. Le réducteur utilise une structure de transmission de puissance de type chaîne-.

Montant de séparation

t/h

100

Puissance du tamis rotatif

kW

4

Forme séparée

Dépistage+séparation de l'air

4

Ascenseur

Montant de l'ascenseur

t/h

100

1. Bande transporteuse à haute résistance-avec un rouleau d'entraînement à cage d'écureuil-.

2. Réducteur d'une entreprise de Qingdao.

3. Réducteur avec une structure de transmission de puissance de type chaîne-.

Augmenter la vitesse

m/s

1.25

Pouvoir

kW

5.5

5

Projectile

Contrôleur

quantité

ensemble

2

Utilisation des composants pneumatiques AIRTAC

couler

kg/min

900 x 2

Méthode de contrôle

/

气动

6

Système de dépoussiérage

Zone de filtration (cartouche filtrante)

m²

288

1. Utilise un système de dépoussiérage en trois -étages composé d'une chambre de décantation et d'un élément filtrant à rinçage à impulsion-.

2. L'élément filtrant est constitué de fibres longues de polyester PET.

Nombre d'éléments filtrants

morceau

24

Volume d'air de traitement

m³/h

17200

pouvoir

kW

18.5

7

Système de contrôle électronique

Composants électriques basse-tension

ensemble

1

Produits de Chint ou Delixi

Armoire électrique

ensemble

1

Produits d'imitation Rittal

8

Puissance totale (unité chanteur)

kW

- 102

Avec système de dépoussiérage

Non.

Nom de l'article

Unité

Paramètre

1

Acier

Tuyau

Paramètres

diamètre

mm

Ф529-ф2620

Épais (maximum)

mm

20

longueur

mm

6000-18000

Poids (maximum)

T

12

2

Grenaillage interne

diamètre intérieur

ф529-ф2620

puissance de traitement

m²/h

Grande tête de sablage 200-250, petite tête de sablage 80-120 carrée

Niveau d'élimination de la rouille

/

ISO8501-1 : 1998 AB Sa2.5

Profondeur du motif d'ancrage

цm

50-120

3

Concentration de poussière

mg/m³

Inférieur ou égal à 30

4

Bruit

Inférieur ou égal à 90 décibels

5

Puissance de l'équipement

alimentation

/

Alimentation triphasée 380V /50HZ

Consommation d'air

m³/min

-20

puissance totale

kW

-320 (hors compresseur d'air)

Non.

Nom de l'article

Unité

Paramètre

Remarques

1

Grenailleuse à paroi intérieure (avec bras d'extension)

32 pouces

Quantité de grenaillage

kg/min

800

1. La grenailleuse utilise des composants hautes-performances résistants à l'usure-

2. Utilise un moteur hydraulique Rexroth

Vitesse de la turbine

tr/min

2250-2400

Diamètre extérieur de la pale de la turbine

mm

ф500

16 pouces

Quantité de grenaillage

kg/min

300

Vitesse de la turbine

tr/min

2750-3000

Diamètre extérieur de la pale de la turbine

mm

ф375

2

Système d'entraînement hydraulique

Puissance de la station hydraulique

kW

110.0

Pompe variable proportionnelle allemande Linde

Modèle de station de pompage

VPH210

3

Chambre d'étanchéité mobile avant

Plaque de protection de chambre

/

Plaque de revêtement-résistante à l'usure

1. Le boîtier est soudé à partir d'une plaque d'acier de 8 mm et d'un tube rectangulaire de 160*80 mm. La zone chaude de grenaillage principale utilise un revêtement MN500 et des joints en feuille de caoutchouc.

2. Utilise la technologie de réduction de vitesse montée sur l'arbre-.

3. Entraînement à fréquence variable pour la vitesse de déplacement.

vitesse de marche

m/min

1~6

Puissance de marche

kW

3

4

Chambre d'étanchéité mobile arrière

Plaque de protection de chambre

/

Doublure-résistante à l'usure

1. La coque est soudée à partir d'une plaque d'acier de 8 mm et d'un tube rectangulaire de 160*80 mm. La zone chaude de grenaillage principale utilise un revêtement MN500 et des joints en feuille de caoutchouc.

2. Puissance de déplacement 3KW

5

Séparateur de pellets et de scories

Montant de séparation

t/h

100

1. Utilise la technologie américaine PANBRON.

2. Réducteur à moulinet cycloïdal + entraînement par chaîne.

3. Réducteur de Qingdao, Shandong.

Efficacité de la séparation

%

99.5

Pouvoir

kW

4

forme séparée

Dépistage + séparation de l'air

6

Élévateur à godets

Montant de l'ascenseur

t/h

100

1. Poulie de tête supérieure avec revêtement antidérapant en polyuréthane-.

2. Réducteur à moulinet cycloïdal + entraînement par chaîne.

3. Réducteur Shandong Qingdao

Augmenter la largeur du godet

mm

200

Augmenter la vitesse

m/min

1.25

Pouvoir

kW

5.5

7

Contrôleur de projectiles

quantité

ensemble

1

1. Type extractible-.

2. Composants pneumatiques AIRTAC

couler

kg/min

1000

forme de contrôle

/

pneumatique

8

Véhicule mobile de grenaillage

vitesse de marche

m/min

1~6

1. Contrôle de la vitesse de conversion de fréquence

2. Utilise un réducteur monté sur arbre-.

longueur de marche

m

20.0

Pouvoir

kW

3

9

Dispositif d'alimentation en pilules à ceinture

Capacité de transport

t/h

70

1. Utilise un réducteur monté sur arbre-.

2. La largeur minimale du filetage interne est de 130 mm.

Longueur de transport

m

19.0

largeur

mm

200

Pouvoir

kW

2.2

10

Rouleau rotatif fixe

quantité

Ensemble

4

1. Réducteur-monté sur arbre

2. Pneus en caoutchouc plein lisse

3. Vitesse contrôlée par variateur de fréquence

Diamètre du rouleau

mm

457

Largeur du rouleau

mm

406

Pouvoir

kW

2x7.5

11

Ceinture de récupération de tir

Capacité de transport

t/min

70

Adopter un moteur de réduction cycloïde

Longueur de transport

m

20.0

Pouvoir

kW

4.0

12

Dépoussiéreur du système de circulation du sable projeté

Volume d'air de traitement

m³/h

4000

1. Dépoussiéreur oscillant mécanique

2. Les fans viennent de la société Qingdao

Quantité de sac

morceau

72

zone de filtre

m²

72

Puissance du moteur oscillant

kW

0.55

Puissance du ventilateur

kW

4

13

Système d'aspiration de grenaille et de dépoussiérage

Volume d'air de la salle de grenaillage

m³/h

60000

1. Technologie de dépoussiérage en deux étapes "Inertia + Pulse Filter"

2. Le ventilateur est un produit de Qingdao Fan Company

3. Le moteur utilise un système de démarrage étoile-triangle.

Dépoussiéreur à cartouche

m²

1008

Nombre de cartouches filtrantes

morceau

84

Puissance du ventilateur

kW

75

14

Dispositif de purge à haute-pression

Souffleur haute pression

kW

45

1. Utilisez le porte-à-faux moulé intérieurement comme tige de purge.

4. Convient aux tubes en acier allant de 1820 à 2620 mm.

15

Système de contrôle électronique

API

ensemble

1

Produits Delta

Convertisseur de fréquence

ensemble

3

Produits de Mycano ou de sociétés similaires

Composants électriques basse-tension

ensemble

1

Produits de Chint ou Delixi

Elément de détection

pièces

4

Afficher

pouce

10

Produits de Kunlun Tongtai ou de sociétés similaires

console

ensemble

1

Produits technologiques d'imitation Rittal

Armoire de commande électrique

ensemble

1

16

Rails de guidage, plaques de pression

22 kg/m

m

70
